基板装着タイプのため、コネクターを差込むだけで配線完了です

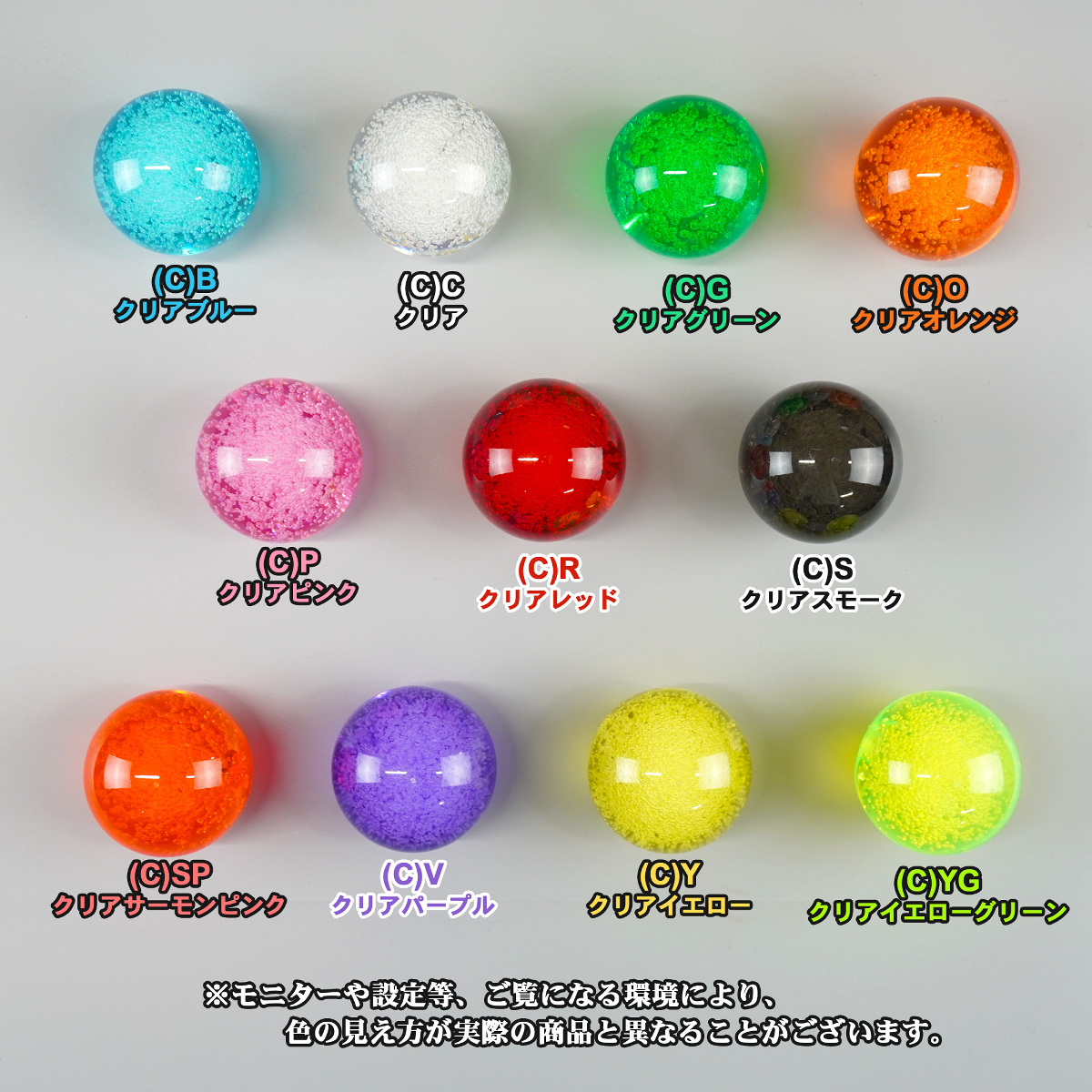

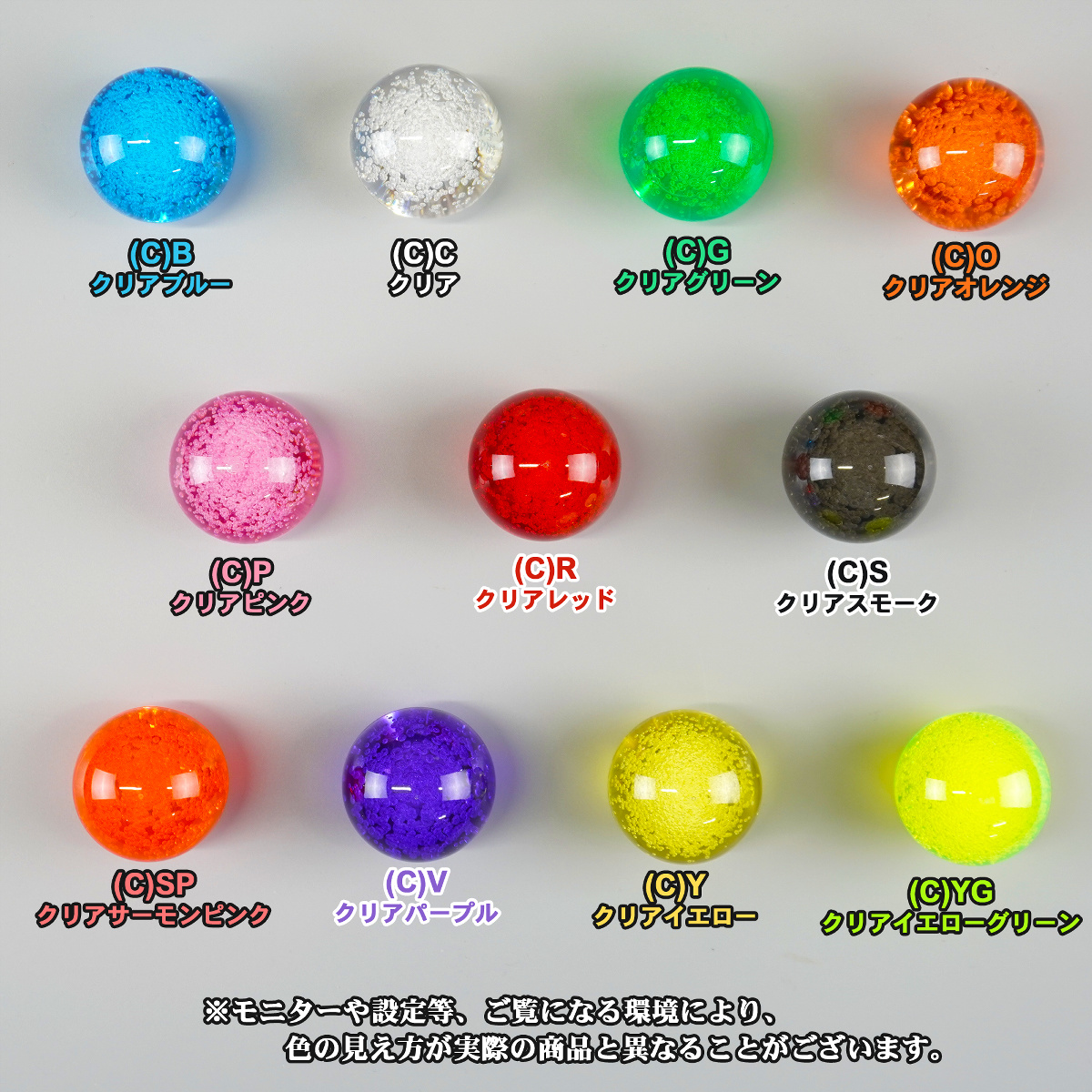

※5ピンハーネスとレバーボールは付属いたしませんので、お持ちでない場合は別途ご購入ください。
当ページ下部の関連商品をご覧ください。
本製品の特徴

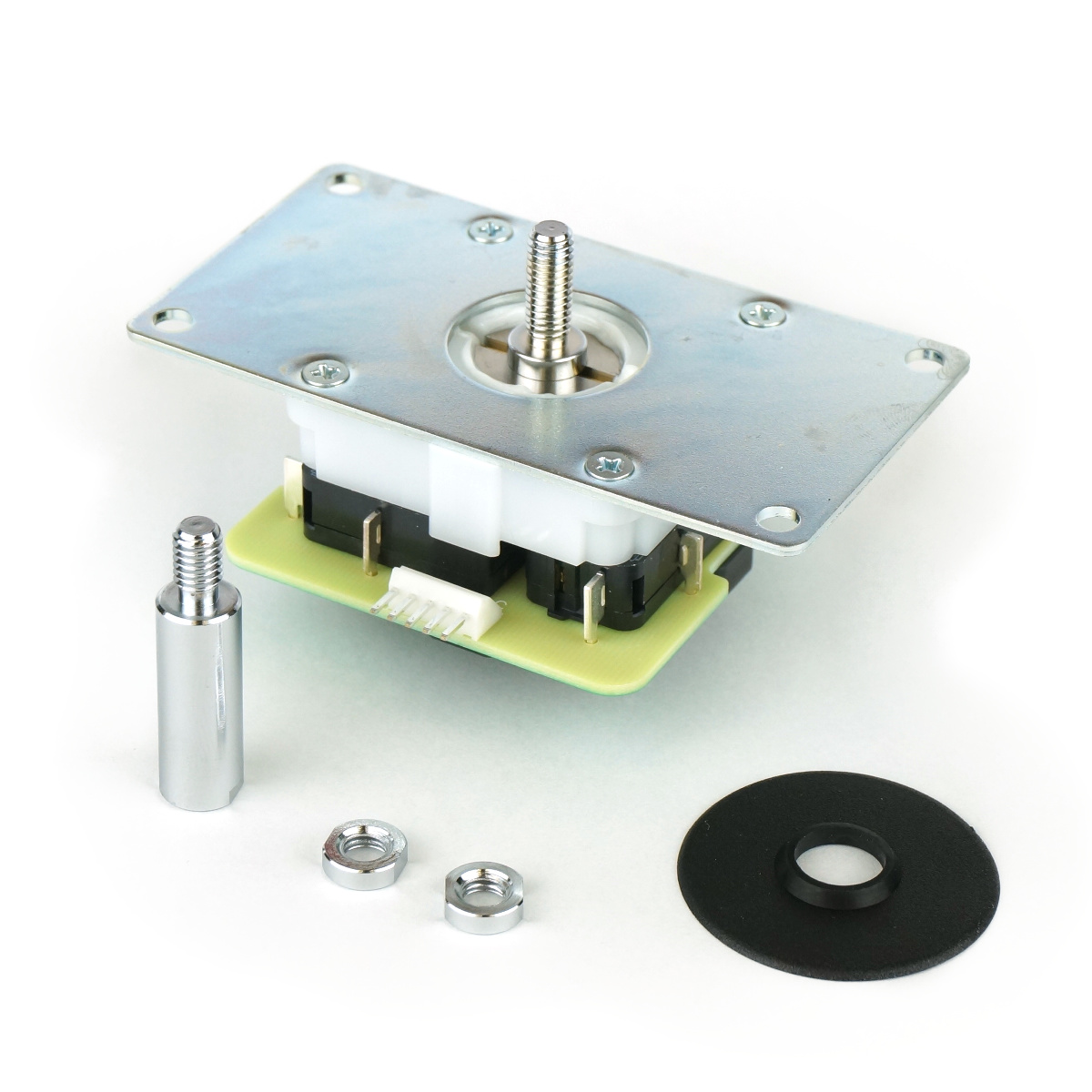

・小型で回転止機構を搭載した新型レバー「SELS-70X」シリーズの基板(5Pコネクター接続)タイプです。
・回転止機構は、「SELS-70X」シリーズ専用に設計されたものです。
・NTシャフトを標準搭載していますので、ワッシャーの取り外しで長さの微調整が可能です。
・「SELS-70X」シリーズ専用のメタル軸受を標準搭載しております。
・「SELS-70X」シリーズ用に設計した八角型のメインガイド(黒)を搭載しております。
・回転止用に新規設計したスプリングが組み込まれております。
・ベース下の高さが、LS-56-01よりも1.2低く設計されております。
・レバーパッキンは、穴径10.5Φ(SM-LP-10.5)が出荷時に取り付けられています。
※和柄レバーパッキンも取付け可能です。 ⇒SM-LP-10.5-TJD
・このレバーに適合するシャフトカバーは有りません。
・ベースは、三価クロムメッキ処理されたMS(P-40)が取り付けられています。
単品で販売されているMS(P-40)の場合、表面は防錆処理(切断面は無処理)です。
⇒別売りのSE(P-40)、SS(P-40)、VF(P-40)も取付け可能です。
※メインガイドについて
オムロン製SW用の標準メインガイド(黒)、8角メインガイド(黒)のみ取付可能です。
→パナソニック製SW用の標準メインガイド(白)、8角メインガイド(白)は取付出来ませんので、
交換の際は、必ずスイッチのメーカーをご確認ください。
→サブガイドは、従来品を取付可能です(変更は有りません)。
※こちらの製品は、オムロン製マイクロスイッチを使用しています。
従来使用していたパナソニック製マイクロスイッチが生産を終了したため、殆ど同等の仕様に調整された、
オムロン製のマイクロスイッチが組み込まれています。
