エラストマー静音照光式押しボタン薄型45φ長方形
プランジャー(位置決め用部品)をエラストマー素材(ゴム製の素材)にすることで静音化を実現
※色は白(W)とスモーク(K/W)の2色です

青色のケース内部にはプランジャーの動作がスムーズになるようコーティングを施し、
プランジャーの硬度やボタンストローク等、通常ボタンとの違和感を抑えられるよう調整しています。
※物理的にぶつかる箇所の材質が通常のボタンとは違う為、100%同じ感触ではありません。
　予めご承知置きのうえご購入頂けますようお願い致します。

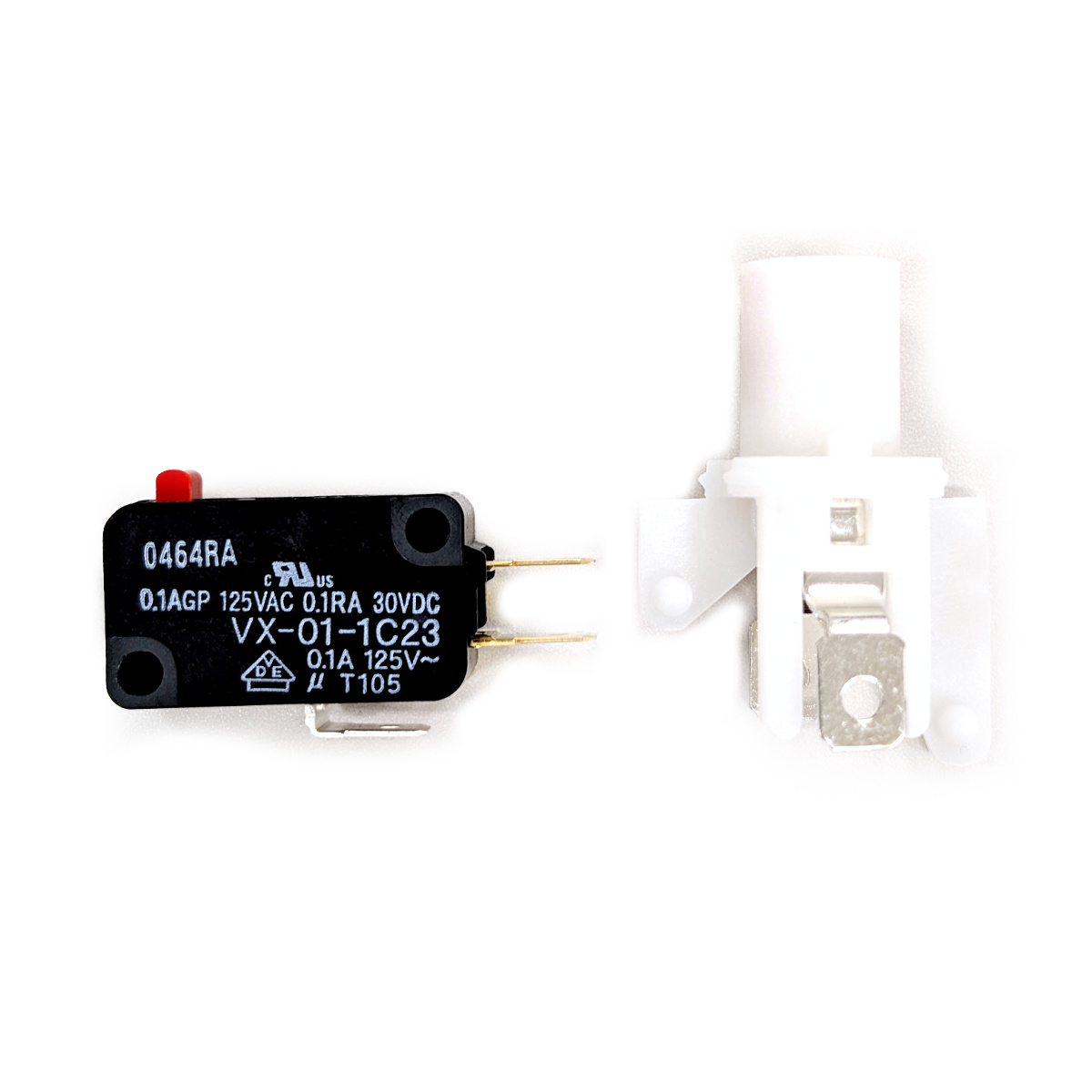

組込済みパーツ
・ホルダー: OBSA-LH-LN(旧型ランプホルダー)
・スイッチ: VX-01-1C23(押圧50g)
・スプリング: OBSA-SP-50(押圧50g)
・ランプ:付属なし(別途お求めください)
※VX-01-1C23はD2MV-01-1C3と同等品です。
※他のマイクロスイッチ、スプリングとの組合せが可能です。
※ランプが無くてもボタンの入力ON/OFFは可能です。

置き換え可能なパーツ(別売り)
・ランプ:
　LEDランプ LED-5V、LED-12V、LED-24V
　ウェッジ球 161(DC14V 2.7W)、194(DC14V 3.8W)、28V3W(DC28V 3W)
・スイッチ: MS-O-3R、D2MV-01-1C1、1C2、1C3
・スプリング: OBSA-SP 20g、40g、50g、100g、200g、400g、OBSA-SP-K 60g
・ランプホルダー:
　OBSA-LHS1F-LN(マイクロスイッチ一体型)
　OBSA-LHSDF-LN(リードスイッチ一体型)
　OBSA-LHSXF-LN(フォトスイッチ一体型)
　OBSA-LHS7F2-LED-7-12V(12V 7色LED 専用ランプホルダー付)
　※一体型ランプホルダーの場合、スイッチは交換できません。

ボタンの仕様
・抵抗負荷:AC125V 0.1A
・絶縁抵抗:100MΩ以上 (DC500V絶縁抵抗計にて)
・電気的寿命:100万回以上 (30回/min)
・機械的寿命:1000万回以上 (60回/min)
・押圧(スイッチ単品):50g

使用上の注意
・取付板厚及びナット締め付けトルクの大きさによって押しボタンの動作に不具合がでる場合がありますので、
　十分ご確認の上ご使用をお願い致します。
・ランプの発熱に関して、常時点灯で密封状態、又はそれに近い状態で使用する場合、及び取付場所の
　雰囲気温度が高い場合には、発熱状態の確認を充分に行って下さい。
・ゲームマシンに使われている照光式押しボタンのランプは、メーカーによって色々な種類があります。
　ランプ交換の際は、各マシンの取扱説明書に指定されている規格のランプを必ずご使用下さい。
　※指定以外のランプを使用すると、熱破壊事故の原因となります。
・交換作業、メンテナンスなどを行う場合は、ボタン、本体などを破損しないようご注意ください。
　また、怪我に充分気を付けてください。

※クリーニングの際に洗剤を使用する場合は、中性洗剤をご使用ください。
　高濃度のアルコールや溶剤などの成分を含んだクリーニング剤などを使用すると樹脂が変容
　(変色、変形、破損、溶解など)する場合が有りますのでご注意ください。
　もし使用される場合は、先に目立たない部分でお試しください。
　また、念のため最後に水拭きをお勧めします。
